Struktur von Glasfasernetzen in der EN 50173

Anforderungen an LWL-Kabel:

Einmodenfasern:
Dämpfung: max. 1,0 dB/km bei 1310/1550 nm

Gradientenfasern:
Dämpfung: max. 3,5 dB/km bei 850 nm
max. 1,0 dB/km bei 1300 nm
Bandbreite: min. 200 MHz x km bei 850 nm
min. 500 MHz x km bei 1300 nm
 		 Anforderungen an die LWL-Gesamtstrecke:

Einmodenfasern:
Dämpfung: max. 11 dB bei 1310/1550 nm

Gradientenfasern:
Dämpfung: max. 11 dB/km bei 850/1300 nm
Bandbreite: min. 100 MHz bei 850 nm
min. 250 MHz bei 1300 nm

Anforderungen an LWL-Teilstrecken:

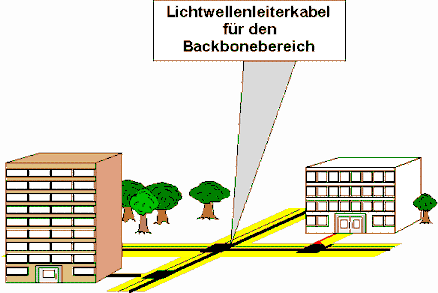

Primärverkabelung:

 Maximale Länge der Strecke: 1500 m


Maximale Dämpfung der Strecke:

Einmodenfasern:
3,6 dB bei 1310/1550 nm

Gradientenfasern:
7,4 dB bei 850 nm
3,6 dB bei 1300 nm

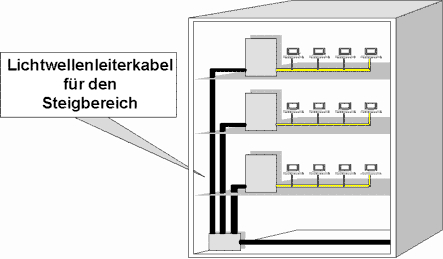

Sekundärverkabelung:

 Maximale Länge der Strecke: 500 m


Maximale Dämpfung der Strecke:

Einmodenfasern:
2,7 dB bei 1310/1550 nm

Gradientenfasern:
3,9 dB bei 850 nm
2,6 dB bei 1300 nm

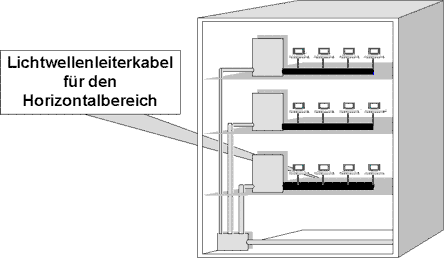

Tertiärverkabelung:

 Maximale Länge der Strecke: 90 m


Maximal zulässige Dämpfung:

Einmodenfasern:
2,2 dB bei 1310/1550 nm

Gradientenfasern:
2,5 dB bei 850 nm
2,2 dB bei 1300 nm
