Faserspezifikationen

Garantierte Übertragungslängen für Gigabit-Ethernet

Multimode G50/125

Fasertyp F

Fasertyp G

Fasertyp H
Bandbreite (MHz · km)

850 nm

300

400

600


1300 nm

600

800

1200
Gigabit Link Länge (m)

850 nm

500

525

750


1300 nm

550

800

2000









Multimode 62,5/125



Fasertyp K

Fasertyp L

Fasertyp M
Bandbreite (MHz · km)

850 nm

160

200

200


1300 nm

500

500

800
Gigabit Link Länge (m)

850 nm

300

350

400


1300 nm

550

550

1000

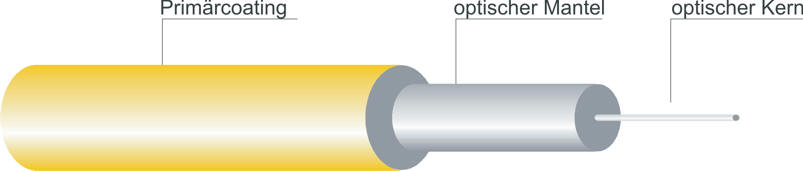

MONOMODE E9 /125 (MATCHED CLADDING TYPE)

    Monomodefaser E9/125
    (gemäß CCITT Rec. G.652)
Übertragungseigenschaften    Einheiten Fasertyp B
Wellenlänge    nm 1310 1550
Dämpfung max.    dB/km 0,36 0,22
Dispersionskoeffizient max.    ps/(nm*km) 3,5 20
Dispersionsnulldurchgang    nm 1300 - 1322
Steigung der Dispersion am Nulldurchgang    ps/(nm²*km) £ 0,093
Cutoff-Wellenlänge (verkabelt)    nm £ 1250
Gruppenbrechzahl    1,467
Geometrie/ mechanische Eigenschaften
Modenfelddurchmesser (bei 1310 nm)    µm 9,3 ±  0,5
Manteldurchmesser    µm 125 ±  2
Coatingdurchmesser    µm 245 ±  10
Mantelkreisförmigkeitsabweichung    % < 2
Modenfeld-Mantel-Exzentrität    µm < 1,0
Coating-Exzentrizität    µm < 12,5

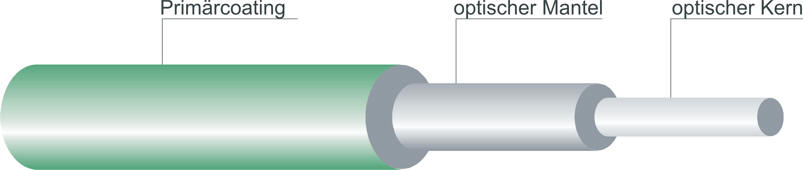

MULTIMODE G50/125

    Monomodefaser G50/125
    (gemäß CCITT Rec. G.651)
Übertragungseigenschaften    Einheiten Fasertyp G
Wellenlänge    nm 850 1300
Dämpfung max.    dB/km 2,7 0,8
Bandbreite min.    MHz * km 400 1000
Gruppenbrechzahl    1,481 1,476
Numerische Apertur    ps/(nm²*km) 0,20 ±  0,02
Geometrie/ mechanische Eigenschaften
Kerndurchmesser    µm 50 ±  3
Manteldurchmesser    µm 125 ±  2
Coatingdurchmesser    µm 250 ±  15
Kernkreisförmigkeitsabweichung    % < 6
Mantelkreisförmigkeitsabweichung    % < 2
Kern-Mantel-Exzentrität    µm < 3,0
Coating-Exzentrizität    µm < 12,5


 MULTIMODE G62,5/125



    Monomodefaser G62,5/125
Übertragungseigenschaften    Einheiten Fasertyp L
Wellenlänge    nm 850 1300
Dämpfung max.    dB/km 3,2 0,9
Bandbreite min.    MHz * km 200 500
Gruppenbrechzahl    1,495 1,49
Numerische Apertur    ps/(nm²*km) 0,275 ±  0,015
Geometrie/ mechanische Eigenschaften
Kerndurchmesser    µm 62,5 ±  3
Manteldurchmesser    µm 125 ±  2
Coatingdurchmesser    µm 250 ±  15
Kernkreisförmigkeitsabweichung    % < 6
Mantelkreisförmigkeitsabweichung    % < 2
Kern-Mantel-Exzentrität    µm < 3,0
Coating-Exzentrizität    µm < 12,5
